Правильний вибір кабелів і дротів для систем відеоспостереження має вирішальне значення для забезпечення надійної і якісної передачі даних. Від цього залежить якість зображення, стабільність роботи системи та її довговічність. Неправильно підібрані кабелі можуть призвести до втрати сигналу, перешкод або навіть повного виходу з ладу відеокамер. Тому дуже важливо ретельно підходити до вибору відповідних кабелів для ваших потреб.
Типи кабелів і дротів
- Коаксіальні кабелі

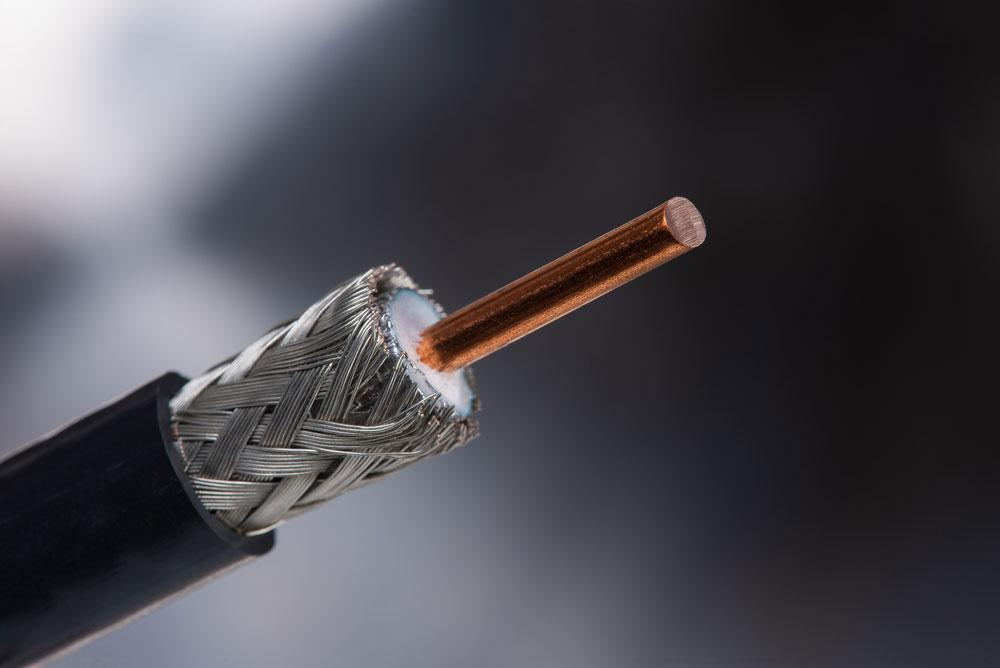

Коаксіальні кабелі є одними з найпоширеніших для аналогових систем відеоспостереження. Вони складаються з центрального мідного провідника, оточеного ізоляційним шаром, екрануючого шару та зовнішньої оболонки. Цей тип кабелю забезпечує високу якість передачі відеосигналу на короткі та середні відстані, зберігаючи стійкість до електромагнітних перешкод. Найчастіше використовуються моделі RG59 і RG6, де перший підходить для відстаней до 300 метрів, а другий — для довших відстаней.
- Оптоволоконні кабелі
Оптоволоконні кабелі використовуються для передачі даних на великі відстані з мінімальними втратами. Вони складаються з одного або декількох волокон зі скла або пластику, які передають світлові імпульси, що кодують інформацію. Основною перевагою оптоволоконних кабелів є їхня стійкість до електромагнітних перешкод і висока пропускна здатність. Цей тип кабелю ідеально підходить для великих об’єктів і місць з високим рівнем електромагнітних завад, але їхня висока вартість та складність монтажу можуть бути недоліками.
- Виті пари (Cat 5e, Cat 6)

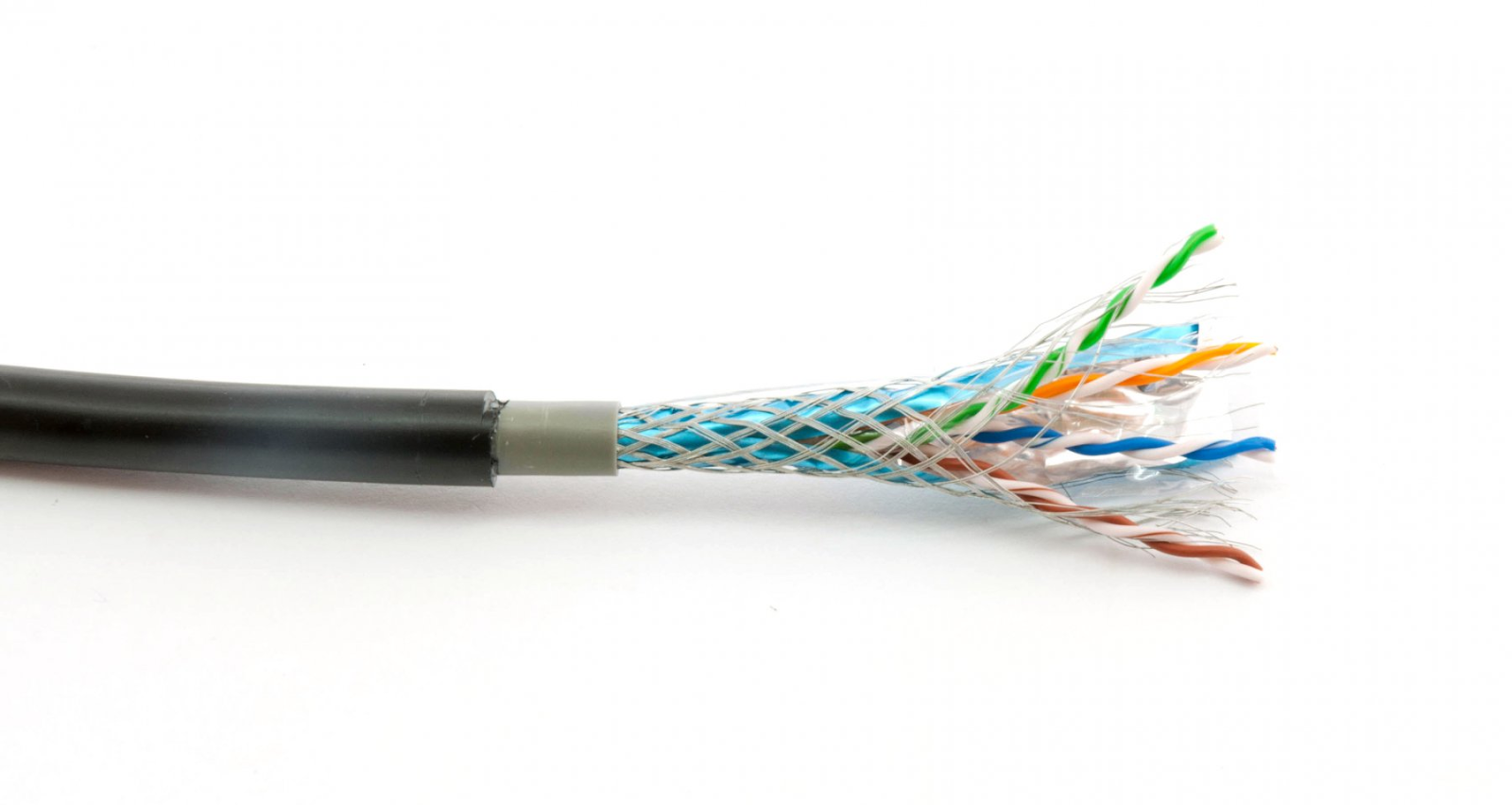

Кабелі витої пари, такі як Cat 5e та Cat 6, широко використовуються в цифрових IP-системах відеоспостереження. Вони складаються з пар мідних провідників, скручених разом для зменшення перешкод. Ці кабелі підтримують високошвидкісну передачу даних і можуть передавати як відеосигнал, так і живлення (технологія PoE — Power over Ethernet). Cat 5e підходить для передачі даних на відстані до 100 метрів, тоді як Cat 6 забезпечує більшу пропускну здатність і може використовуватися для більш вимогливих додатків. Виті пари є гнучкими та відносно простими у монтажі, що робить їх популярним вибором для сучасних систем відеоспостереження.
Критерії вибору
- Якість передачі сигналу. Важливим критерієм вибору кабелів для систем відеоспостереження є забезпечення високої якості передачі відеосигналу. Кабелі повинні підтримувати чітку і безперервну передачу даних, щоб відео не мало артефактів, переривань чи спотворень. Важливо обирати кабелі з відповідними характеристиками залежно від типу системи (аналогова чи цифрова) та роздільної здатності камер. Наприклад, для аналогових систем використовуються коаксіальні кабелі, такі як RG59 або RG6, тоді як для цифрових IP-систем — виті пари категорії Cat 5e або Cat 6.
- Захист від перешкод. Стійкість до електромагнітних і радіочастотних перешкод є критичним аспектом для забезпечення стабільної роботи системи відеоспостереження. Кабелі повинні мати відповідний рівень екранування, щоб мінімізувати вплив зовнішніх завад, які можуть викликати шум або втрату сигналу. Коаксіальні кабелі мають екрануючий шар, який забезпечує захист від електромагнітних перешкод, а виті пари використовують конструкцію зі скрученими парами провідників, що зменшує вплив електромагнітних завад. Оптоволоконні кабелі є найкращими в цьому відношенні, оскільки вони повністю не сприйнятливі до електромагнітних завад.
- Відстань передачі. Вибір кабелю також залежить від відстані між камерами та пристроями запису або моніторингу. Для коротких і середніх відстаней, наприклад, до 100 метрів, можуть підійти виті пари категорії Cat 5e або Cat 6. Для середніх відстаней до 300 метрів і більше можна використовувати коаксіальні кабелі RG59 або RG6. Якщо необхідно передавати відеосигнал на дуже великі відстані (кілька кілометрів), найкращим вибором будуть оптоволоконні кабелі, які забезпечують мінімальні втрати сигналу і високу якість передачі на великих відстанях.
Приклади використання
- Відеоспостереження в офісних будівлях
У великому офісному комплексі була встановлена система відеоспостереження з використанням камер високої роздільної здатності. Для підключення камер до серверів зберігання відео та моніторів було обрано кабелі витої пари Cat 6. Ці кабелі забезпечили високу якість передачі відеосигналу та підтримували технологію PoE, що дозволило використовувати один кабель для передачі даних і живлення, спрощуючи монтаж і знижуючи витрати на інфраструктуру.
- Відеоспостереження на промисловому об’єкті
На великому промисловому об’єкті для гаранетії безпеки було встановлено систему відеоспостереження з використанням коаксіальних кабелів RG6. Камери розташовані на значній відстані від центрального контрольного пункту, тому використання RG6 дозволило передавати відеосигнал на великі відстані без значних втрат якості. Крім того, завдяки екрануванню коаксіальних кабелів, була забезпечена стійкість до електромагнітних завад, що важливо в умовах промислового виробництва.
- Відеоспостереження в житловому комплексі
У великому житловому комплексі для гарантування безпеки мешканців була встановлена IP-система відеоспостереження. Для підключення камер було обрано оптоволоконні кабелі, оскільки деякі камери були розташовані на значній відстані від серверної кімнати. Оптоволоконні кабелі забезпечили передачу високоякісного відеосигналу на великі відстані з мінімальними втратами. Це рішення дозволило побудувати надійну і ефективну систему відеоспостереження, яка покриває всю територію комплексу.
Висновок
Правильний вибір кабелів і дротів для підключення систем відеоспостереження має вирішальне значення для забезпечення високої якості передачі сигналу, стійкості до перешкод і надійної роботи системи в цілому. Врахування критеріїв, таких як якість передачі сигналу, захист від перешкод і відстань передачі, допоможе визначити найбільш підходящий тип кабелю для конкретного застосування.
Поради та рекомендації:
- Оцінюйте вимоги вашої системи: визначте, які вимоги висуваються до вашої системи відеоспостереження, враховуючи тип камер (аналогові чи цифрові), відстані між камерами та пристроями запису, а також можливість використання PoE.
- Вибирайте якісні матеріали: інвестуйте у якісні кабелі, які забезпечать надійну передачу сигналу та довговічність системи. Обирайте кабелі з відповідним рівнем екранування для мінімізації впливу електромагнітних перешкод.
- Враховуйте середовище установки: звертайте увагу на умови, в яких буде експлуатуватися система відеоспостереження. Наприклад, для зовнішніх установок або промислових об’єктів може знадобитися більш стійкий до зовнішніх факторів кабель.
Дотримуючись цих рекомендацій, ви зможете забезпечити ефективну та надійну роботу вашої системи відеоспостереження, що допоможе підвищити безпеку об’єкта та зменшити витрати на обслуговування та ремонт у майбутньому.
