Як працюють швидкоз’ємні з’єднання типу Camlock і коли їх варто використовувати

Швидкоз’ємні з’єднання типу Camlock — це просте, але надзвичайно ефективне рішення для швидкого з’єднання та роз’єднання рукавів, шлангів або трубопроводів без використання інструментів. Їхня конструкція дозволяє виконати з’єднання за лічені секунди, при цьому досягається надійна герметичність і механічна фіксація без зайвих зусиль. Camlock активно використовуються у найрізноманітніших галузях — від сільського господарства, де їх застосовують для перекачування води або рідких добрив, до хімічної та нафтохімічної промисловості, де важлива хімічна стійкість та швидкість обслуговування обладнання. Саме завдяки своїй універсальності, простоті експлуатації, великому вибору типорозмірів і матеріалів, швидкоз’ємні з’єднання Camlock стали одним із найпоширеніших варіантів фітингів у сучасних гідросистемах та технічних установках.

Принцип роботи Camlock-з’єднань

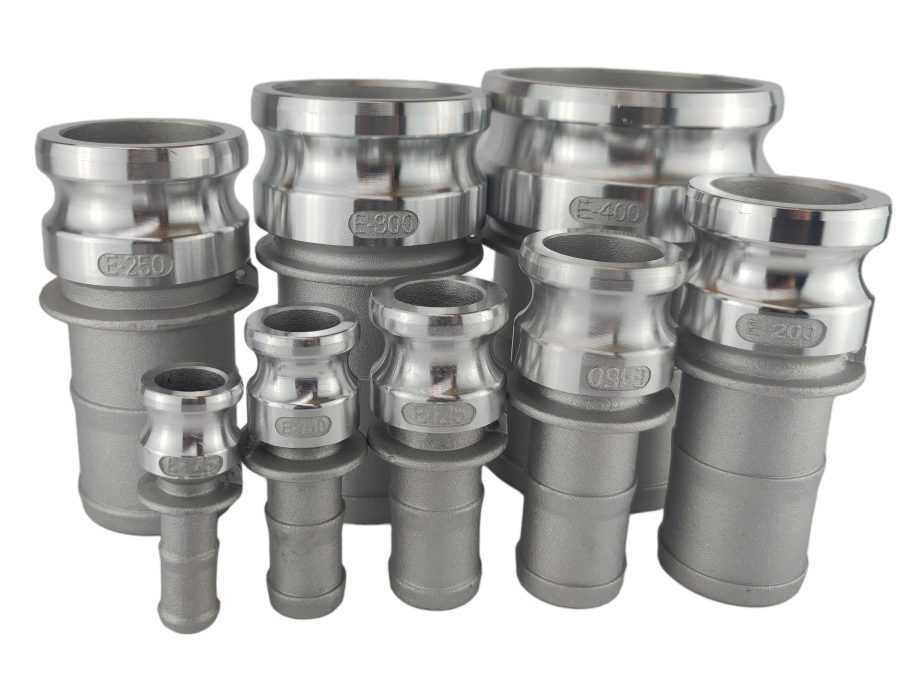

З’єднання Camlock (або кулачкові муфти) складаються з двох основних частин: «батьківського» елемента (coupler) та «дочірнього» (adapter). При з’єднанні адаптер вставляється у гніздо coupler, після чого дві поворотні ручки (кулачки) фіксують з’єднання натисканням. При цьому внутрішні ущільнення забезпечують герметичність навіть під тиском.

Види та матеріали

Camlock-з’єднання класифікують за типом кінцевиків (типи A, B, C, D, E, F, DC, DP), які дозволяють комбінувати різні варіанти під конкретну задачу. Наприклад:

• Тип B — зовнішня різьба + замковий механізм;
• Тип C — шланговий з’єднувач + замковий механізм;
• Тип F — різьбове підключення без кулачків (адаптер).

За матеріалом виготовлення найпоширеніші:

1. Алюміній — легкий і зносостійкий, підходить для води, повітря, нафтопродуктів.
2. Нержавіюча сталь — витримує високий тиск, агресивні середовища та стерилізацію.
3. Поліпропілен і нейлон — використовуються у хімії або харчовій промисловості, де важлива стійкість до корозії та мала вага.

Коли варто використовувати Camlock

Camlock-з’єднання найкраще підходять для систем, де:

• регулярно потрібно роз’єднувати шланги або рукави;
• важлива герметичність без складного монтажу;
• необхідно зменшити час на технічне обслуговування;
• працюють з рідинами, сипучими матеріалами або повітрям.

Їх активно застосовують у паливних системах, при перекачуванні води, у промислових установках, під час навантаження/розвантаження цистерн, а також у польових умовах, де немає доступу до інструментів.

Швидкоз’ємні з’єднання типу Camlock — це ефективне та надійне рішення для з’єднання шлангів у будь-яких умовах. Вони забезпечують швидкість, герметичність і зручність монтажу навіть у важкодоступних місцях. Грамотно підібраний Camlock з урахуванням середовища та типу навантаження не лише спрощує роботу, але й підвищує безпеку всієї системи.
