Конструкція кожного з трубопроводів містить у собі чимало різних елементів, без яких монтаж неможливий чи його виконання значно ускладнене. Крім самих труб чи інших механічних компонентів, це згони, ущільнювачі, муфти та багато інших елементів трубопровідної арматури. Роль кожного з них визначається формою та призначенням трубопроводу та його розмірами. Одним із важливих елементів є фланець.
Що таке фланець та яке його призначення
Фланці – це конструктивні елементи трубопроводу, за допомогою яких значно полегшується та пришвидшується з’єднання/закріплення труб та інших механічних елементів. Окрім цього, фланці сталеві дозволяють швидко розібрати трубопровід за необхідності. Ці деталі легко замінювати, не ставлячи роботу комунікацій на тривалу паузу.
Зовні такі елементи являють собою пласку круглу пластину (бувають і іншої форми), в якій зроблені отвори для болтів чи гвинтів. Саме за допомогою останніх і забезпечується міцне розбірне з’єднання двох окремих частин трубопроводу.
Фланці із металів та їхніх сплавів характеризуються міцністю, тривалим терміном служби, високою герметичністю. Вони підходять для використання в умовах високих температур та тиску.
Основні способи виготовлення металевих фланців
У залежності від розміру, типу та подальшого використання розрізняють наступні способи виготовлення з’єднувальних пластин:
- Лиття. Таким способом виготовляються фланці різних форм та розмірів. Це може бути кувальне, пісочне та інші види лиття.
- Виготовлення із заздалегідь зроблених заготовок. Далі їх піддають обробці одним із видів промислового обладнання: токарним, свердлильним чи фрезерним станком.
- Штампування. Цей спосіб застосовують в тих випадках, коли потрібна велика кількість фланців однакового розміру та форми. зі стальних листів за допомогою пресу під високим тиском вирубують потрібні форми.
- Зварювання. Коли потрібні фланці нестандартної форми чи якесь інше специфічне з’єднання труб та різних елементів трубопроводу, застосовують метод зварювання.
Останній спосіб виготовлення може застосовуватися і в інших випадках.

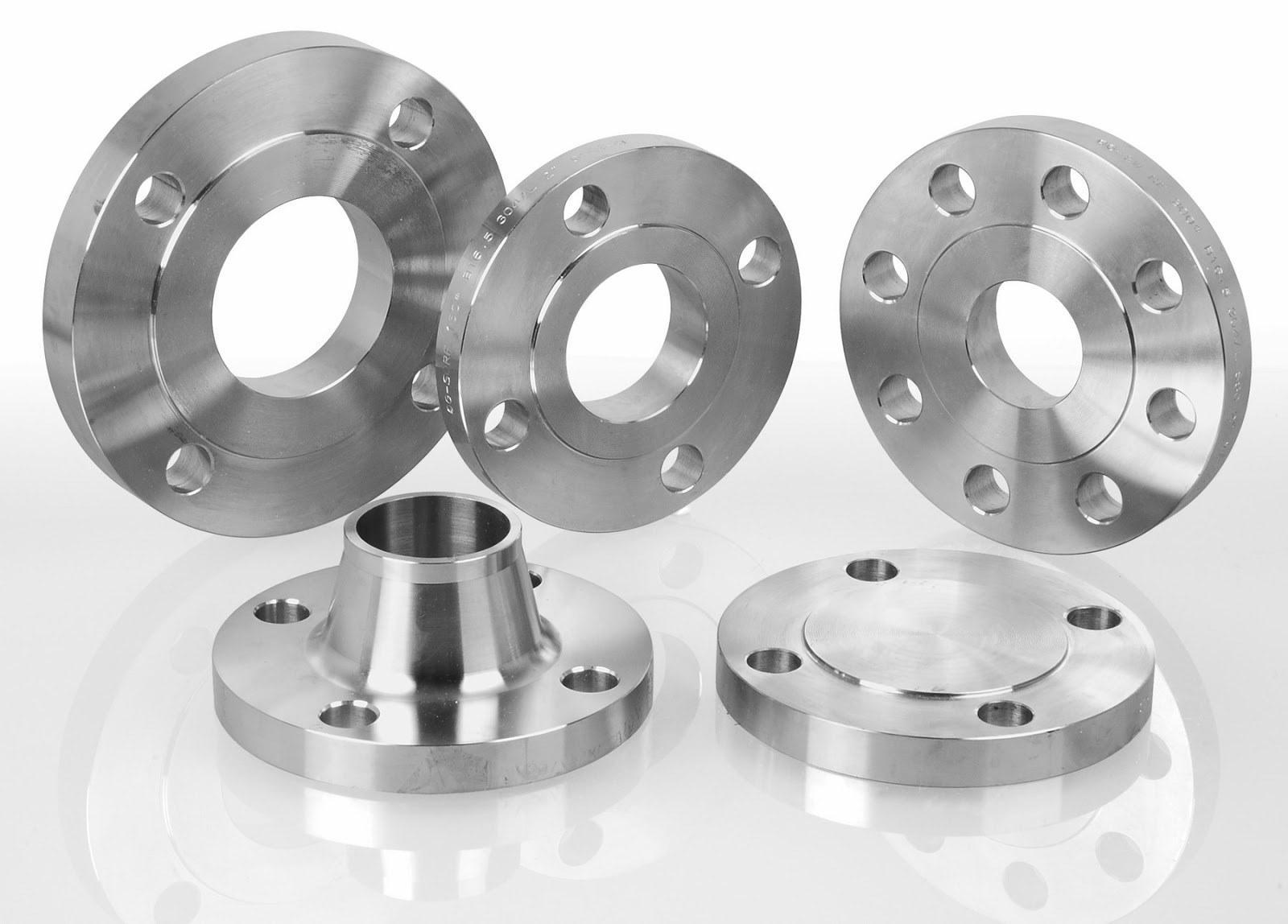

Види сталевих фланців
Серед великої кількості таких з’єднувальних елементів трубопроводу, як фланці із металу, розрізняють наступні види:
- Плоскі. Це пластини круглої чи квадратної форми з великим отвором по центру для встановлення труби чи іншого елементу трубопроводу, а також меншими отворами по краях для з’єднування цих елементів за допомогою болтів чи гвинтів.
- Комірцеві. Відрізняються наявністю на внутрішньому діаметрі виступу у вигляді усіченого конусу. Елементи такого типу використовуються в трубопроводах високого тиску.
Ці та інші види фланців можна придбати сьогодні в компанії Armax. Пропонуються також глухі моделі, що застосовуються для герметичного закриття кінця останньої труби трубопроводу чи іншого елементу (заглушки). Відрізняються вони від звичних відсутністю отвору в центрі.
Кожен з перерахованих видів фланців відіграє велику роль при монтуванні будь-якого типу трубопроводу, забезпечуючи його цілісність та герметичність.
